ZSG系列高效重型篩

用途

ZSG系列高效重型振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大塊狀物料及中、小顆粒狀物料的分級作業。

特點

ZSG系列高效重型振動篩篩面傾斜安裝，與其它同類型產品相比具有下列特點：

體積小，篩分能力大；

重量輕，便于安裝及工藝布置；

能耗少，可節約大量能源；

價格低，備件量極少；

結構簡單，造型美觀；

篩網由小塊拼裝，且更換極為簡便。

結構與工作原理

ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。

ZSG系列高效重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。

ZSG系列高效重型振動篩的選型：

型號編制說明

ZSG□□-□□×□

ZS-振動篩系列代號

G-高效產品代號

□-篩網層次

□-結構形式代號

□□-篩面寬度

□-篩面長度

ZSG系列高效重型振動篩的分類及用途

敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

技術參數

型號	篩分能力		配用電機	電壓	功率	振頻	雙振幅	激振力	篩網		總重量		動負荷	電控箱
型號	粒度mm	T/h	型號	V	KW	次/min	mm	kg	有效篩面（米²）	篩孔尺寸	單層	雙層	kg	xk2-
ZSG-10×20	≤250	10-200	YZ0-30-6	380	2.2×2	960	8-12	4000	2	3-50	2300	2500	130	2.5
ZSG-10×30	≤350	15-250	YZ0-30-6	380	2.2×2	960	8-12	600	3	3-150	3300	3600	185	3.7
ZSG-15×30	≤400	20-350	YZ0-50-6	380	3.7×2	960	8-12	10000	4.5	3-200	5100	5500	281	5.5
ZSG-15×40	≤400	25-400	YZ0-50-6	380	3.7×2	960	6-10	10000	6	3-200	6800	7300	372	5.5
ZSG-15×50	≤400	30-500	YZ0-75-6	380	5.5×2	960	6-10	15000	7.5	3-200	8450	9100	465	7.5
ZSG-20×50	≤400	50-500	YZ0-75-6	380	5.5×2	960	6-10	15000	10	3-200	11100	12000	613	10
ZSG-20×60	≤400	60-600	YZ0-100-8	380	7.5×2	720	10-15	20000	12	3-200	13800	14900	760	10
ZSG-20×70	≤400	65-600	YZ0-100-8	380	7.5×2	720	8-12	20000	14	3-200	17500	19800	1011	10
ZSG-20×80	≤400	65-600	YZ0-100-8	380	7.5×2	720	6-12	20000	16	3-200	21820	23400	1194	10

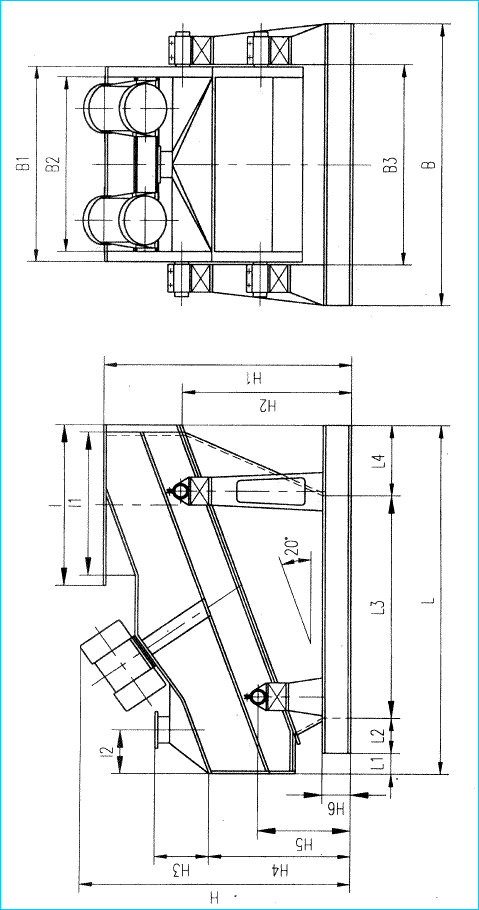

ZSG系列單層高效重型振動篩的外形及安裝尺寸

型號	ZSGB-10×20	ZSGB-10×30	ZSBG-15×30	ZSGB-15×40	ZSGB-15×50	ZSGB-20×50	ZSGB-20×60	ZSGB-20×70	ZSGB-20×80
L	2000	3000	3000	4000	500	5000	6000	7000	8000
L1	119	156	156	225	225	225	225	225	225
L2	200	240	240	240	240	240	240	240	240
L3	1278	1991	1991	2712	3502	3502	4292	5082	5872
L4	403	613	613	823	1033	1033	1243	1453	1663
B	1620	1620	2120	2120	2120	2620	2620	2620	2620
B1	1120	1120	1620	1620	1620	2120	2120	2120	2120
B2	1000	1000	1500	1500	1500	2000	2000	2000	2000
B3	1000	1000	1500	1500	1500	2000	2000	2000	2000
H	1584	2019	2019	2422	2465	2465	2610	2968	3493
H1	1384	1769	1769	2172	2537	2537	2932	3295	3659
H2	948	1262	1262	1626	1990	1990	2353	2717	3081
H3	300	350	350	450	450	450	4550	450	450
H4	789	860	860	900	900	931	931	931	931
H5	400	434	434	474	747	505	505	505	505
H6	150	200	200	200	200	200	200	200	200
l	920	1120	1120	1320	1320	1320	1320	1320	1320
l1	800	1000	1000	1200	1200	1200	1200	1200	1200
l2	250	350	350	450	500	500	500	500	500
Φ	300	300	350	350	400	400	400	400	400

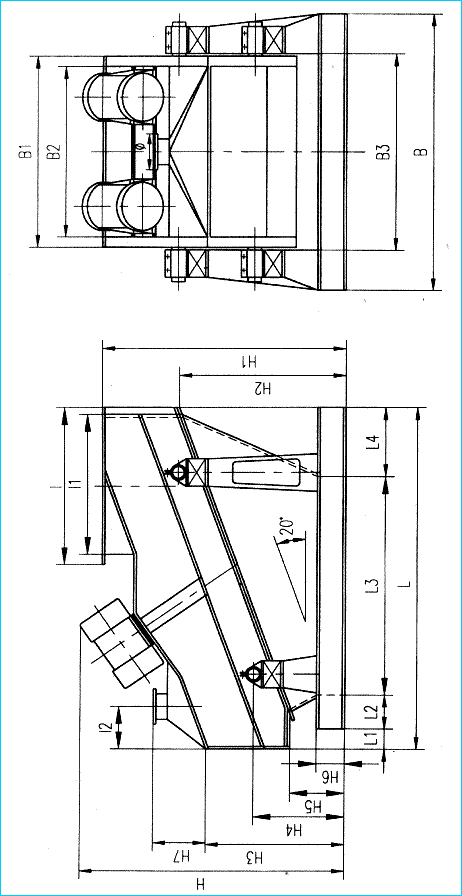

ZSG系列雙層高效重型振動篩的外形及安裝尺寸

型號	ZSG2B-10×20	ZSG2B-10×30	ZSG2B-15×30	ZSG2B-15×40	ZSG2B-15×50	ZSG2B-20×50	ZSG2B-20×60	ZSG2B-20×70	ZSG2B-20×80
L	2000	3000	3000	4000	5000	5000	6000	7000	8000
L1	350	480	480	480	480	480	480	480	480
L2	200	240	240	240	240	240	240	240	240
L3	1047	1667	1667	2457	3247	3247	4037	4827	5617
L4	403	613	613	823	1033	1033	1243	1453	1663
B	1620	1620	2120	2120	2120	2626	2620	2620	2620
B1	1120	1120	1620	1620	1620	2120	2120	2120	2120
B2	1000	1000	1500	1500	1500	2000	2000	2000	2000
B3	1000	1000	1500	1500	1500	2000	2000	2000	2000
H	1817	2181	2181	2585	2890	2890	2920	3050	3125
H1	1567	1931	1931	2335	2740	2740	3095	3459	3822
H2	948	1262	1262	1620	1990	1990	2384	2748	3112
H3	1050	1050	1050	1094	1124	1124	1124	1124	1124
H4	600	626	626	626	668	709	708	708	708
H5	150	200	200	200	200	200	200	200	200
H6	400	455	455	455	455	455	455	455	455
H7	300	350	350	450	450	450	450	450	450
l	920	1120	1120	1320	1320	1320	1320	1320	1320
l1	800	1000	1000	1200	1200	1200	1200	1200	1200
l2	250	350	350	450	450	450	450	450	450
Φ	300	300	350	350	400	400	400	400	400

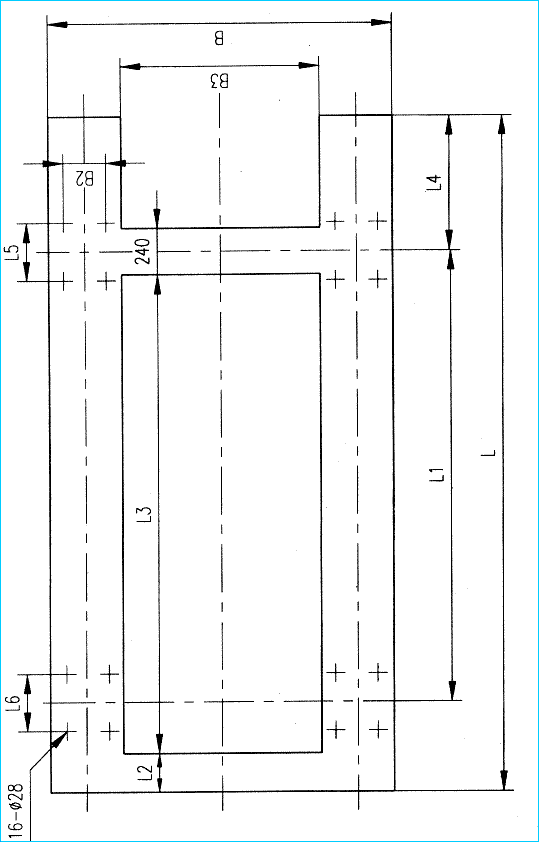

ZSG系列高效重型振動篩的基礎尺寸

型號	ZSG-10×20		ZSG-10×30		ZSG-15×30		ZSG-15×40		ZSG-15×50		ZSG-20×50		ZSG-20×60		ZSG-20×70		ZSG-20×80
型號	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層	單層	雙層
L	1811	1650	2844	2520	2844	2520	2775	3520	4775	4520	4775	4520	5775	5520	6775	6520	7775	7520
L1	1411	1250	2025	1770	2025	1770	2526	2121	3526	3121	3526	3121	4526	4121	5056	4651	6056	5651
L2	200	200	240	240	240	240	240	240	240	240	240	240	240	240	240	240	240	240
L3	1278	1047	1991	1667	1991	1667	2712	2457	3502	3247	3502	3247	4292	4037	5082	4827	5872	5617
L4	350	350	530	530	530	530	999	999	999	999	999	999	999	999	1469	1469	1469	1469
L5	300	300	450	450	450	450	500	500	500	500	500	500	600	600	600	600	700	700
L6	300	300	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350	350
B	1620	1620	1620	1620	2120	2120	2120	2121	2120	2120	2620	2620	2620	2620	2620	2620	2620	2620
B1	1370	1370	1370	1370	1870	1870	1870	1870	1870	1870	2370	2370	2370	2370	2370	2370	2370	2370
B2	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215	215
B3	1000	1000	1000	1000	1500	1500	1500	1500	1500	1500	2000	2000	2000	2000	2000	2000	2000	2000
