ZG系列電磁振動給煤機
| 簡 介 |
 |
| ZG系列電磁振動給煤機用來將煤炭或其它散狀物料從料倉或漏斗中均勻連續或定量地給到受料設備中去，如帶式輸送機，斗式提升機，篩分設備，破碎機等。 |
| 該機配備電源控制箱，可以無級調節給料量，配備自動穩幅控制箱，可不受電源電壓的波動而使機器振幅穩定，且噪音降低，壽命延長，可靠性提高，同時還可以與計算機實現聯機，實現自動化智能給料。 |
| 性能 |
單位 |
型號 |
| ZG-20 |
ZG-50 |
ZG-100 |
ZG-200 |
ZG-300 |
| 額定給料量 |
t/h |
10 |
50 |
100 |
200 |
300 |
| 入料粒度 |
mm |
<75 |
<100 |
<150 |
<200 |
<300 |
| 電源電壓 |
V |
200 |
380 |
| 電源頻率 |
Hz |
50 |
| 電流 |
A |
≤3.8 |
≤7 |
≤10.6 |
≤13.3 |
≤20 |
| 控制原理 |
|
半波整流 |
| 振動頻率 |
min-1 |
3000 |
| 氣隙 |
mm |
1.8-2 |
| ****振幅 |
mm |
1.75 |
1.5 |
| 整機重量 |
kg |
266 |
497 |
898 |
1750 |
2300 | |
| 結構與外形尺寸 |
| 結 構 |
| ZG系列電磁振動給煤機主要由電磁振動器，進煤斗、給煤槽、洛煤管、減振器等組成。 |

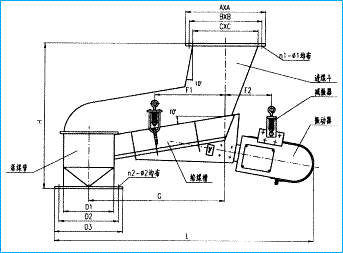

| ZG-20、ZG-50、ZG-100型結構尺寸圖 |
|
|
|
代號 |
A×A |
B×B |
C×C |
D1 |
D2 |
D3 |
G |
L |
| ZG-20 |
480 |
435 |
380 |
Φ325 |
Φ385 |
Φ425 |
800 |
1470 |
| ZG-50 |
595 |
540 |
480 |
426 |
490 |
Φ528 |
1100 |
2000 |
| ZG-100 |
845 |
800 |
720 |
630 |
700 |
Φ745 |
1250 |
2400 | |
| ZG-200、ZG-300型結構尺寸圖 |
|
|
| 代事情 |
H |
n1-Φ1 |
n2-Φ2 |
F1 |
F2 |
減振器開檔 |
| 前 |
后 |
| ZG-20 |
900 |
12-14 |
12-14 |
535 |
310 |
518 |
518 |
| ZG-50 |
1100 |
12-18 |
12-18 |
560 |
538 |
640 |
620 |
| ZG-100 |
1415 |
16-18 |
16-18 |
470 |
580 |
930 |
750 | |
